台群5G智造方案,助力抢占千亿滤波器市场

来源: 时间:2020-04-24 16:15:01 浏览次数:

2020年中国加速发展5G,目前已有20余省、区、市发布了5G相关的指导意见或行动方案,三大运营商全年5G开支预算合计1803亿元,同比增长337.62%。


尊龙凯时人生就博 5G加工


4月9日下午,ITES深圳工业展精密加工线上微课,尊龙凯时人生就博营销总经理助理梁丰沛先生给大家带来5G基站加工的技术方案。

5G产品加工工艺难点

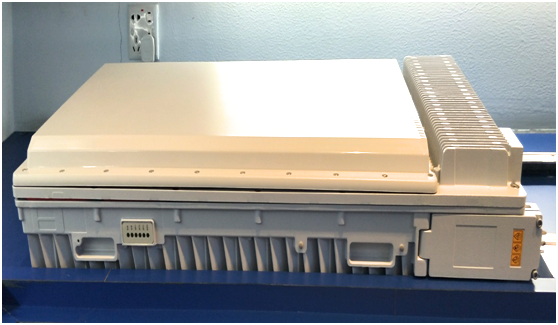

目前,5G产品机加主要以铣削、钻孔、攻丝为主。其加工的难点以滤波器产品加工工艺要求为例:滤波器工件需完成多个面多个工序加工;工件在工艺编排不好时,需重复装拆夹;加工余量小(0.5-1mm),基本无重切削;因产品为压铸件,砂眼及杂质易断钻头和丝攻。

尊龙凯时人生就博 5G加工




  中小型腔体加工方案



方案一:四面双工位,一台设备出成品


尊龙凯时人生就博 5G加工中心

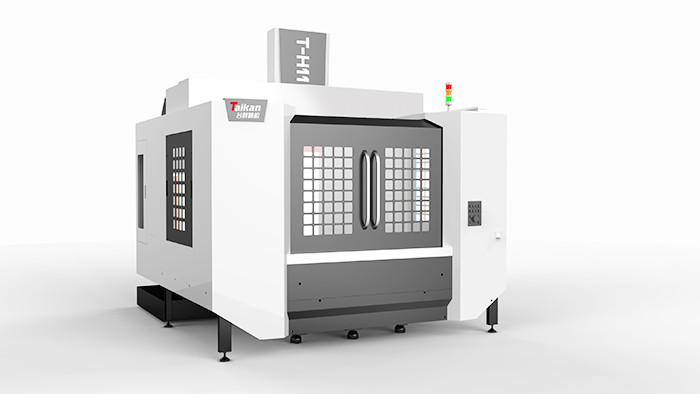

选用台群T-H11卧加,搭载24T刀臂式刀库,换刀时间2.4S,搭配12000转直连主轴,具备高速刚性攻丝、钻孔,效率提高显著。

卧加机台工作台旋转加工,一次装夹4Pcs物料;2Pcs物料横向装夹,加工工位1(正面/左侧面/右侧面);2Pcs物料纵向装夹,加工工位2(反面)。


加工优势:

加工效率高,1出2夹具设计,一次性装夹可加工两套产品;

定位精度高,1次装夹可加工产品4个面,避免重复装夹造成的定位误差;

节约成本,相对于立加易于排屑,避免加工中断刀。



方案二:一台立加加工正面/反面,一台立加配四轴加工侧面


尊龙凯时人生就博5G加工设备

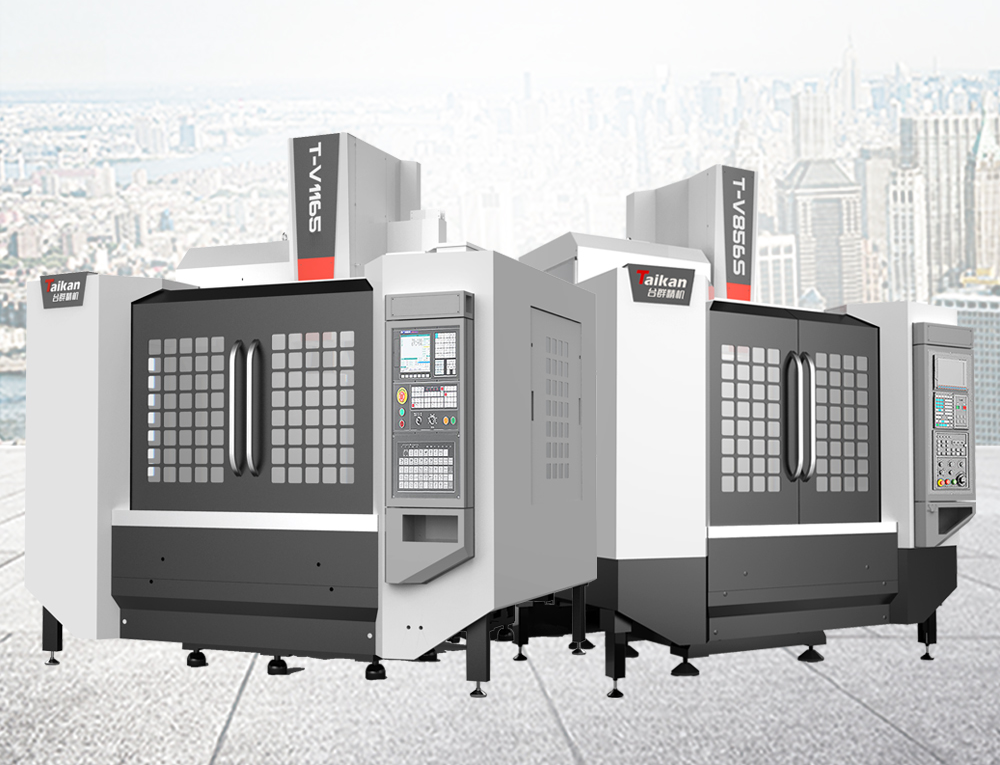

选用台群T-V856S立加机台加工正面工位1/反面工位2,每次装夹1Pcs物料,加工完成后,顺序装夹下一物料。选用台群T-V1165立加机台+四轴加工所有侧面工序,每次装夹1Pcs物料,四轴旋转加工侧面。


加工优势:

正反面加工的每台机加工1个工位,流水式作业,两个工位互不干涉;

侧面四轴加工,1次装夹可加工所有侧面结构,更好的保证了加工精度。相对于普通三轴加工,无需手动换面,提高了加工效率。


   大型腔体加工方案

尊龙凯时人生就博5G加工设备

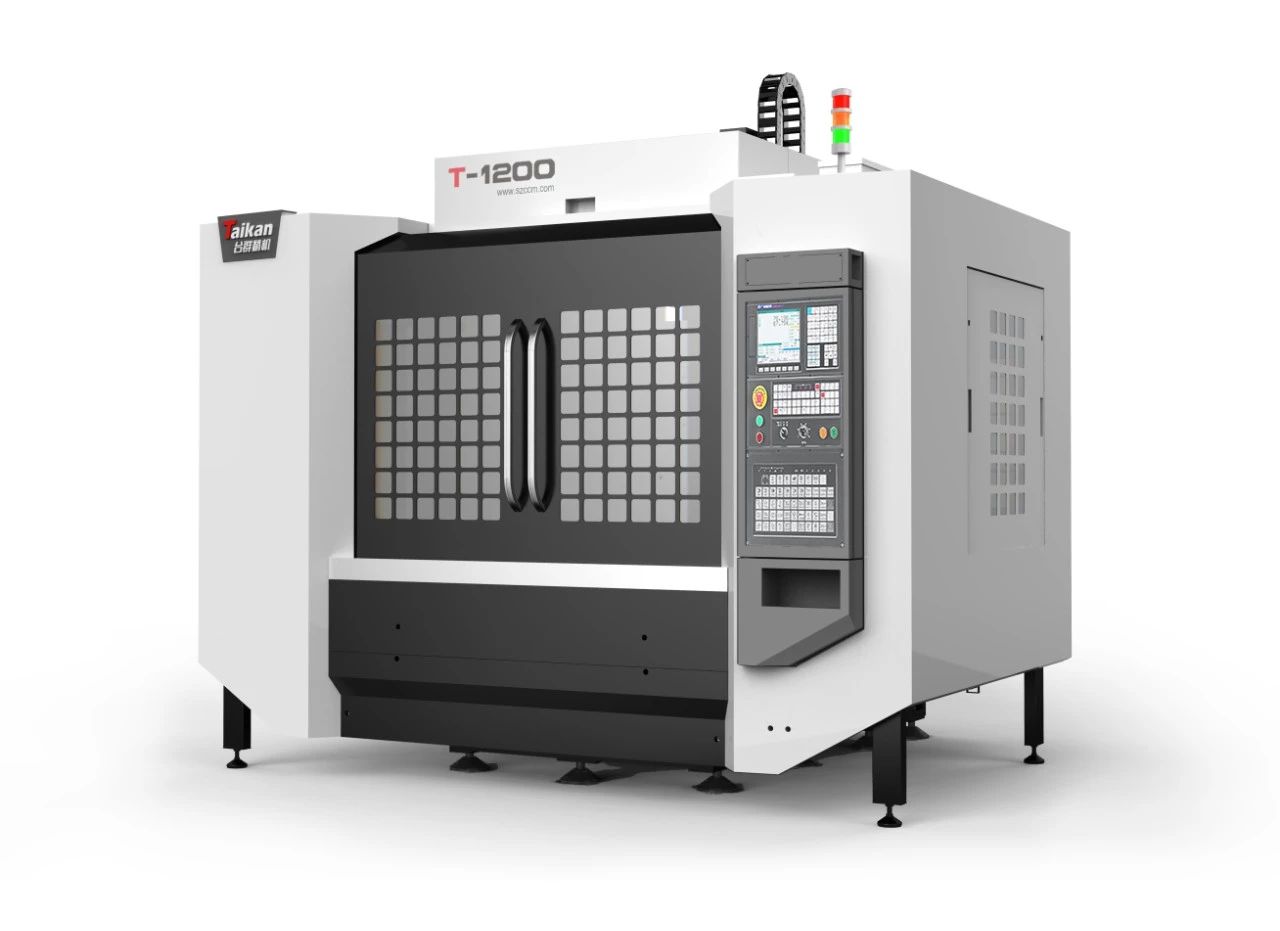

选用台群T-V1265立加T-1200钻攻机加工正反面,T-H11加工四周侧面。T-V1265机台可满足大切削量加工,机械的整体刚性相对于T-1200强。T-1200钻孔及攻牙效率比T-V1265机台高约10%,适合高转速,快进给,轻切削。

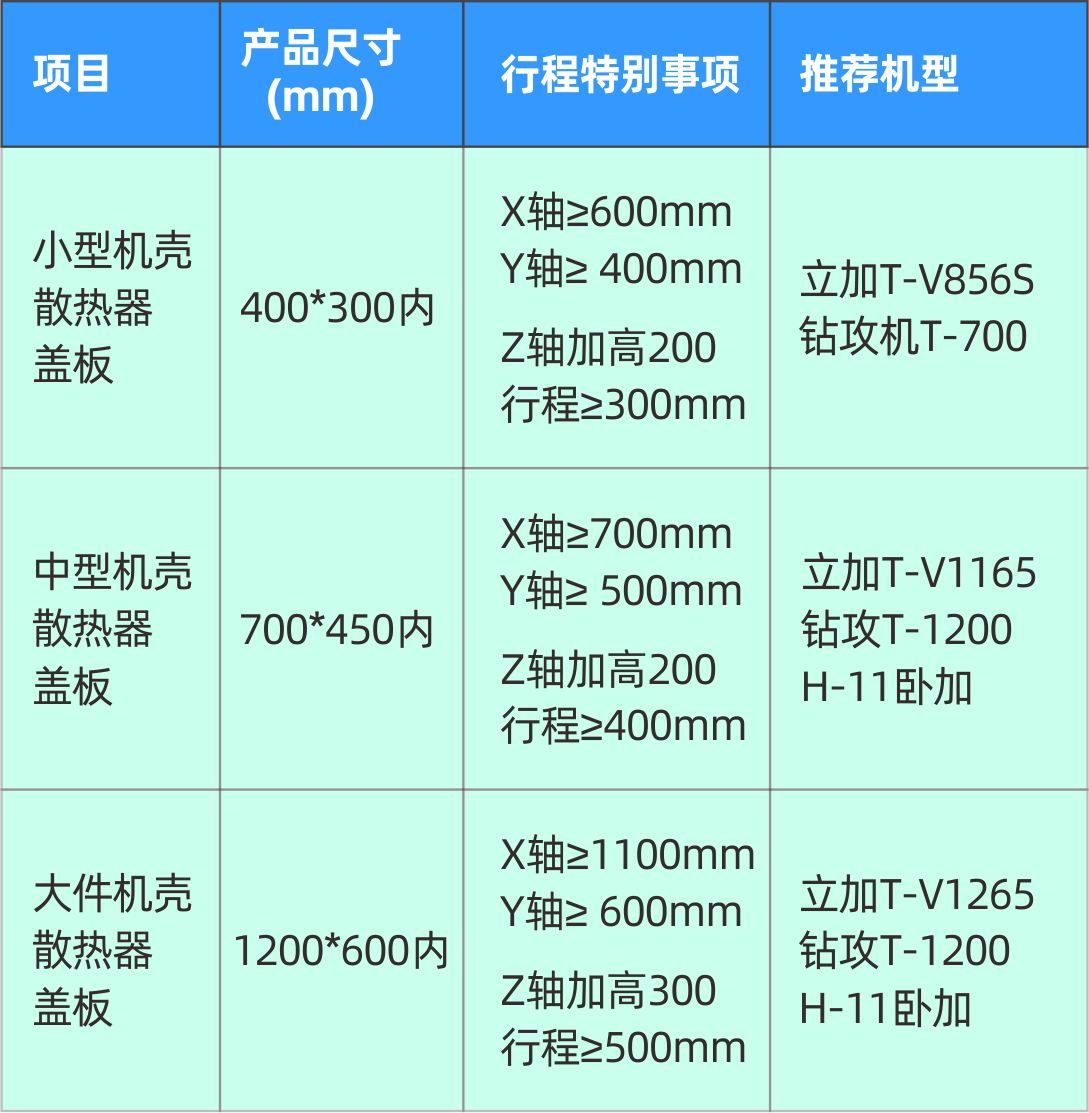

滤波器产品加工设备选型

尊龙凯时人生就博5G加工设备参数
