    CNC加工中心的基本组成部分是什么?

    来源: 时间:2021-10-12 11:27:44 浏览次数:

        CNC加工中心的基本组成部分是什么?加工中心是一种数控机床,主要是用于加工金属产品,也叫金属切削机床,CNC加工中心包括立式加工中心、卧式加工中心、五轴加工中心、龙门加工中心等,他们有哪些部分组成,下面我们一起来了解下。

        一、CNC加工中心的基本组成部分是什么?

        1、基础部件指床身铸件。由床身、立柱和工作台等组成,是CNC加工中心的基础部件,大都是是铸铁件,CNC加工中心工作时均要承受静载以及在加工时的切削动载。所以床身铸件刚度要求很高,也是决定CNC加工中心质量重要的部件。

        2、主轴部件。它由主轴电动机、主轴箱、主轴和主轴支撑等零部件组成,它的起动、停止和转动等动作均由数控系统控制,并通过装在主轴上的刀具进行切削运动,是切削加工的功率输出部件。主轴是CNC加工中心的关键部件,其结构的质量对CMC加工中心的性能有很大的影响。

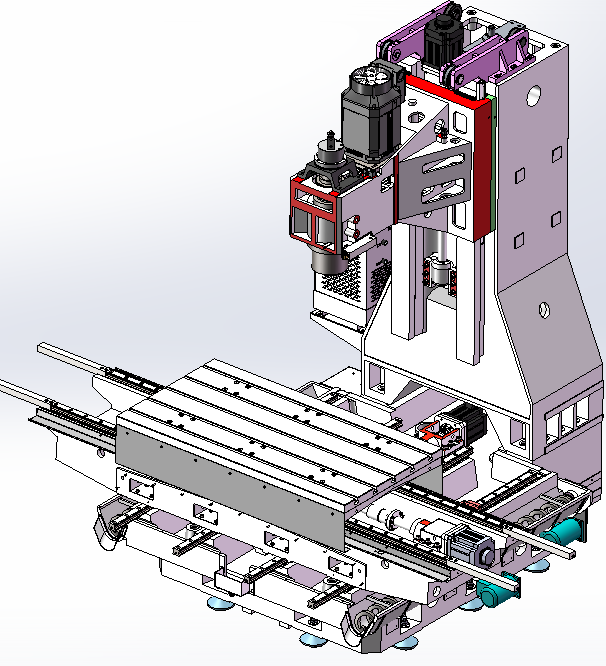

    CNC加工中心


        3、控制系统。CNC加工中心的数控系统是由CNC装置、可编程序控制器、伺服驱动装置以及电动机等部分组成。它们是CNC加工中心执行顺序控制动作和完成操作加工过程中的控制中心。

        4、伺服系统。伺服系统的作用是把来自数控装置的信号转换成机床移动部件的运动,其性能好坏是决定机床的加工精度、表面质量和生产效率的主要因素之一。CNC加工中心普遍采用半闭环、闭环和混合环三种控制方式。

        5、自动换刀装置。它由刀库、机械手和驱动机构等部件组成。刀库是存放加工工件所使用的全部刀具的装置。刀库有圆盘式、斗笠式和链式等多种,容量从几把到几十把。在加工过程中需要换刀时,根据数控系统指令,由机械手(或通过别的方式)将刀具从刀库取出装入主轴中。机械手的结构根据刀库与主轴的相对位置及结构的不同有多种形式。有的CNC加工中心不用机械手而利用主轴箱或刀库的移动来实现换刀。尽管换刀过程、选刀方式、刀库结构、机械手类型等各不相同,但都是在数控装置及可编程序控制器控制下,由电动机、液压或气动机构实现刀具的选择与交换。当机构中装上接触式传感器,还可实现对刀具和工件误差的测量。

        6、自动托盘更换系统。有的CNC加工中心为进一步缩短非切削时间,配有两个自动交换工件托盘,一个安装在工作台上进行加工,另一个则位于工作台外进行工件装卸,这样可减少辅助时间,提高加工效率。

        7、辅助系统。包括润滑、冷却、排屑、防护、液压和随机检测系统等部分。辅助系统虽不直接参加切削运动,但对CNC加工中心的加工效率、加工精度和可靠性起到决定性保障作用,因此也是CNC加工中心不可缺少的部分。

        以上就是CNC加工中心相关知识,想要了解更多相关知识,请关注深圳尊龙凯时人生就博官网或致电深圳尊龙凯时人生就博!
